常見問題

廢水回用中如何預防反滲透膜被氧化？

發布時間： 2020-02-12

瀏覽次數： 6703次

在廢水回用中，由于廢水中含有氧化劑（如高錳酸鉀、六價鉻）或在預處理中使用氧化性殺菌劑（如次氯酸鈉溶液）控制微生物污染，如果這些氧化性物質未經處理進入反滲透系統，會對反滲透膜表面的芳香族聚酰胺分離層造成氧化，導致反滲透膜元件性能不可恢復的大幅降低，主要表現是脫鹽率降低和產水量增加，通常前端的膜元件較其他位置更易受到影響，中性或堿性pH條件下氧化對膜的傷害更大。遭氧化傷害的膜元件采用真空試驗等機械的方法是檢測不出來的，這類化學性的傷害，可通過對膜元件或其中的小片膜樣品經過染料評測顯示出來。

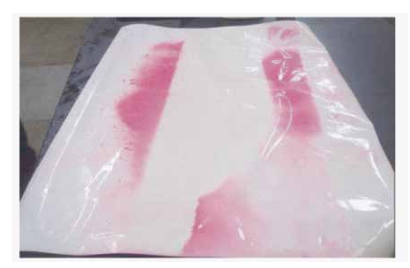

受到氧化的膜元件解剖圖（染料測試結果）

膜元件的解剖和膜片的分析可以用來確定氧化性損壞，一旦膜元件受到氧化損壞，只能更換全部受損元件，別無其它補救措施。如何預防發生氧化事故？接下來和大家分享一些經驗。
一、確保反滲透進水中不含氧化性物質：
1、對廢水水源進行分類，將含有氧化劑的廢水先經過還原處理后再進入反滲透系統；
2、在反滲透進水管路中安裝在線ORP（氧化還原電位）儀表或余氯檢測儀表，通過投加還原劑如亞硫酸氫鈉，實時檢測確保進水中不含氧化性物質。建議ORP值不超過300mV，余氯含量小于0.1ppm，如果超過以上數據，應投加還原劑或加大還原劑投加劑量，必要時停止反滲透系統運行待數據正常后再重新投入運行。
二、反滲透清洗系統應與超濾清洗系統分開，避免超濾系統的余氯泄漏到反滲透系統。
三、選用異噻銼啉或DBNPA等非氧化殺菌劑。

分享到：

上一篇 : 廢水深度處理和回用項目中如何選擇超濾膜？

下一篇 : 電鍍廢水的來源

相關新聞
